Як перевірити розходомір повітря

Датчик масової витрати повітря (ДМВП) є ключовим елементом системи керування двигуном, що визначає точний обсяг кисню, який потрапляє в циліндри. Від коректності його сигналу залежить пропорція паливно-повітряної суміші, яку готує електронний блок управління. Якщо витратомір надає хибні дані, двигун втрачає стабільність, суттєво зростає витрата пального, а динаміка прискорення стає млявою. Тривала експлуатація авто з несправним вузлом призводить до швидкого руйнування дорогого каталізатора та підвищеного зносу поршневої групи через роботу на перезбагаченій суміші.

Ознаки виходу з ладу витратоміра

Несправність пристрою часто маскується під інші дефекти паливної системи, проте існує ряд специфічних симптомів, які вказують на некоректну роботу чутливого елемента.

Типові прояви дефекту:

• Індикатор двигуна. Поява на приладовій панелі сигналу Check Engine з помилками по бідній або багатій суміші.
• Оберти двигуна. Нестабільна робота на холостому ходу, коли стрілка тахометра постійно коливається без видимих причин.
• Динаміка розгону. Відчутні провали та «задумливість» автомобіля під час інтенсивного натискання на педаль газу.
• Запуск двигуна. Важкий пуск «на холодну», що супроводжується необхідністю довго крутити стартером.
• Вихлопні гази. Поява густого чорного диму, що свідчить про неповне згоряння надлишкової кількості палива.

Важливо розуміти, що забруднення вимірювальної нитки або плівки пилом і краплями масла створює теплоізоляційний шар. Через це датчик реагує на потік повітря із запізненням, що змушує комп’ютер неправильно розраховувати час упорскування. В результаті двигун може працювати з ривками, а реальна витрата бензину чи дизеля зростає на 20 — 30% від номінальної норми, навіть за умови спокійної їзди містом.

Постійне ігнорування цих сигналів провокує закоксовування свічок запалювання та камери згоряння. У сучасних дизельних моторах несправний розходомір стає причиною передчасного забивання сажового фільтра, оскільки система не може запустити коректну регенерацію через невідповідність параметрів наддуву та фактичного споживання кисню.

Візуальна діагностика та перевірка цілісності корпусу

Перш ніж переходити до складних інструментальних вимірювань, необхідно переконатися у відсутності механічних проблем, які можуть спотворювати результати роботи цілком справного електрообладнання.

Наявність стороннього підсосу повітря через тріщини в гофрі після датчика робить будь-яку електронну діагностику безглуздою, оскільки частина кисню потрапляє в обхід вимірювача.

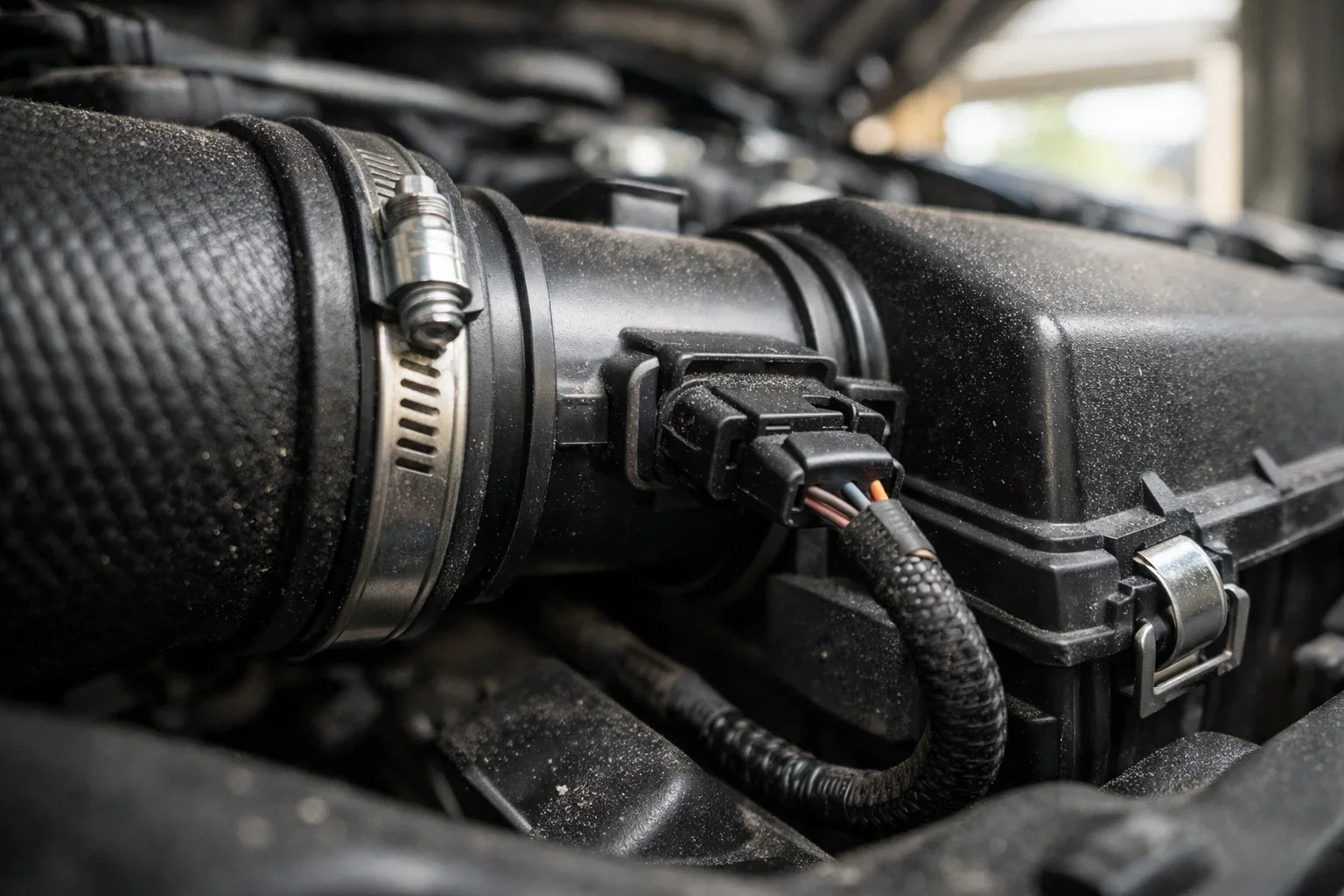

Процедуру починають з ретельного огляду гумових патрубків і пластикових з’єднань впускного тракту на предмет герметичності. Слід демонтувати датчик і перевірити його корпус на наявність мікротріщин або деформацій. Особливу увагу приділяють стану електричного роз’єму: контакти мають бути чистими, без слідів зеленого окислення або термічного підгоряння дротів. Окислені піни створюють додатковий опір, що спотворює слабкий сигнал вольтажу, який йде до блоку управління.

Внутрішня частина пристрою повинна бути ідеально сухою та чистою. Якщо на захисній сітці або всередині каналу помітні сліди моторної оливи, це вказує на проблеми з системою вентиляції картерних газів або несправність турбіни. Масляна плівка на вимірювальному елементі працює як термос, не даючи сенсору адекватно охолоджуватися потоком повітря, що є головною причиною хибних показників у більшості вживаних автомобілів.

Тестування датчика за допомогою мультиметра

Використання звичайного цифрового тестера дозволяє з високою точністю визначити ступінь зносу аналогових датчиків, які найчастіше зустрічаються на автомобілях групи VAG та інших популярних марках.

Еталонна напруга для сенсорів Bosch:

Для перевірки необхідно увімкнути запалення, але не запускати двигун. Мультиметр переводиться в режим вимірювання постійної напруги з лімітом до 2 або 20 вольтів. Чорний щуп приєднується до маси (мінусова клема АКБ або корпус двигуна), а червоний — до сигнального дроту в колодці датчика (зазвичай це четвертий або п’ятий контакт залежно від схеми розпіновки конкретної моделі авто).

Після зняття статичних показників варто перевірити динаміку. При різкому натисканні на педаль акселератора (на заведеному двигуні) напруга повинна миттєво зростати до 4 — 4.5 вольтів і так само швидко повертатися до вихідних значень холостого ходу. Повільна зміна цифр або «зависання» вольтажу свідчить про інерційність датчика через його забруднення або деградацію напівпровідникового шару вимірювального кристала.

Аналіз параметрів через діагностичний сканер OBD2

Цифрова діагностика через роз’єм OBD2 надає глибше розуміння того, як саме електронний мозок автомобіля інтерпретує сигнали від розходоміра в реальному часі.

1. Підключення. Встановіть адаптер (наприклад, ELM327) у діагностичний порт автомобіля.
2. Софт. Запустіть програму carscanner.info або torque-bhp.com на смартфоні.
3. Параметри. Виберіть відображення показника MAF (Mass Air Flow).
4. Аналіз. Проведіть заміри на холостих обертах та при 3000 об/хв.

Для стандартних атмосферних двигунів об’ємом 1.6 — 2.0 літра нормальною витратою повітря вважається діапазон 2 — 4 грами на секунду (g/s) на холостому ходу. Якщо цифри суттєво відрізняються від паспортних значень виробника, датчик потребує уваги.

Важливо звертати увагу на паливні корекції (Fuel Trim): якщо довгострокова корекція перевищує +10%, ЕБУ намагається компенсувати зайве повітря, яке датчик «не бачить».

Додатково варто перевірити графік роботи датчика під навантаженням. Пряма лінія або різкі провали на графіку під час розгону вказують на внутрішній електричний дефект або обрив ланцюга всередині сенсора. Такий метод є найбільш безпечним, оскільки він не вимагає втручання в цілісність проводки та дозволяє побачити картину роботи двигуна в комплексі з іншими датчиками температури й тиску.

Тест методом тимчасового відключення пристрою

Цей спосіб базується на алгоритмах роботи ЕБУ, який при втраті сигналу від важливого датчика переходить на усереднені заводські параметри, ігноруючи реальні показники витратоміра.

Метод полягає у фізичному від’єднанні електричного роз’єму від ДМВП перед запуском двигуна. У цей момент комп’ютер фіксує помилку і починає розраховувати суміш на основі положення дросельної заслінки та датчика обертів колінчастого вала. Якщо після цієї маніпуляції автомобіль почав їхати значно бадьоріше, зникли провали та стабілізувався холостий хід — це вірна ознака того, що датчик раніше надсилав хибні дані, які збивали систему з пантелику.

Особливості аварійного режиму:

• Обмеження обертів. На деяких моделях електроніка може обмежити максимальні оберти двигуна.
• Витрата пального. У цьому режимі споживання бензину гарантовано зросте, оскільки суміш готується «із запасом».
• Помилка в пам’яті. Після тесту в пам’яті блоку залишиться активна помилка, яку доведеться видаляти сканером.

Варто пам’ятати про ризики: на сучасних двигунах з турбонаддувом або складними автоматичними трансмісіями відключення ДМВП може викликати жорстку роботу двигуна або некоректне перемикання передач. Цей метод рекомендується використовувати лише як короткочасну перевірку на дистанції в кілька сотень метрів, щоб підтвердити або спростувати підозри щодо повної непрацездатності вузла.

Очищення вимірювального елемента спеціалізованими засобами

Промивка датчика часто допомагає повернути його до життя, якщо причиною некоректної роботи став звичайний бруд, а не фізичний знос вимірювального шару.

Використання стисненого повітря з компресора під високим тиском майже гарантовано знищить тендітну платинову нитку всередині датчика.

Для процедури необхідно використовувати виключно спеціалізовані аерозолі для очищення ДМВП або чистий ізопропіловий спирт. Спрей слід розпилювати з невеликої відстані безпосередньо на вимірювальний елемент, уникаючи механічного контакту з ним ватними паличками чи щітками. Категорично заборонено застосовувати очищувачі карбюратора (карбклінери) або розчинники типу 646, оскільки агресивні речовини в їхньому складі роз’їдають пластиковий корпус та лакове покриття кристала.

Після промивки датчик повинен просохнути природним шляхом протягом 15 — 20 хвилин. Не можна встановлювати його на автомобіль і запускати двигун, поки залишки спирту повністю не вивітряться, оскільки пари можуть спалахнути при нагріванні вимірювального елемента. Якщо після двох процедур чищення показники напруги по мультиметру не повернулися до норми, це означає, що відбулася незворотна деградація сенсора, і подальші спроби реанімації будуть марними.

Чи варто довіряти самостійній перевірці чи краще замінити вузол?

Самостійна діагностика за допомогою мультиметра та візуальний огляд дозволяють виявити проблему в 90% випадків без залучення дорогих фахівців. Якщо очищення не дало результату, а напруга в спокої залишається вищою за 1.05V, єдиним правильним рішенням буде повна заміна деталі на оригінал або якісний аналог. Економія на цьому вузлі є сумнівною, оскільки перевитрата пального лише за кілька місяців перевищить вартість нового датчика. Надійність роботи ДМВП критично залежить від своєчасної заміни повітряного фільтра (кожні 8 — 10 тисяч км) та відсутності масляних випарів у впуску, що гарантує стабільність суміші за будь-яких умов експлуатації.
